Recopilación de proyectos de este año durante nuestro impasse vacacional

¡Saludos en esta mitad de agosto! Nos encontramos en el apogeo del verano, y con él, llegan nuestras ansiadas vacaciones. Antes de irnos, queremos compartir contigo nuestra recopilación de algunos de los magníficos proyectos que hemos llevado a cabo durante el transcurso de este año natural Te brindamos la oportunidad de descubrirlos y sumergirte en nuestra interesante labor. Aquí lo comentamos…

Capilla San Juan Pablo II. Catedral de la Almudena, Madrid.

Interior de la capilla © Álvaro Viera

En el marco de la Catedral de la Almudena, se erige hoy la nueva Capilla destinada a honrar la memoria de San Juan Pablo II, impregnada con el inconfundible y reconfortante aroma de la madera de cedro. El afamado estudio de arquitectura Cano y Escario ha depositado su confianza en nosotros para llevar adelante esta materialización. Un conjunto de cincuenta pórticos de madera, son dispuestos con una elegante cadencia y una impresionante altura que ha conllevado a plantearnos el reto de resolver este "contra molde" respecto a la estructura original de la capilla. Dejando entrever la piedra originaria, logra una fascinante fusión entre la historia y la contemporaneidad.

Montaje de la propuesta en taller © Grupo GUBIA

En nuestro taller, se produjeron más de 1200 metros lineales de madera con esmero y dedicación. Cada pórtico ha sido hábilmente fabricado descansando sobre una base que los eleva del suelo, generando una delicada línea de sombra. La madera se fusiona con un lazo madera-madera en sus extremos, diseñado con maestría por nuestros carpinteros, tomando inspiración del rayo de Júpiter. En la zona inferior, los pórticos adquieren formas que evocan una serena arboleda, donde se colocan imágenes que recrean escenas de la vida del Pontífice. Cada componente de este asombroso conjunto fue pre-montado en nuestro taller y ensamblado como un ingenioso mecano, listo para ser trasladado y montado posteriormente en la Catedral.

Visuales desde el interior de la obra © Álvaro Viera

Esta obra de arte arquitectónica se alzará como un testimonio perdurable de fe y la fusión de tecnología y tradición. Puedes encontrar más información de este proyecto en nuestro blog aquí. Consulta este enlace del proyecto en nuestro sitio web.

Nueva intervención en la carpintería del Hotel Alfonso XIII, Sevilla.

Interior y exterior de la carpintería del Hotel © Grupo GUBIA

Al igual que el año pasado, con la réplica de la carpintería tradicional con mejoras térmicas y acústicas del Hotel Alfonso XIII, la cadena Marriot ha impulsado continuar con la rehabilitación de estos imponentes elementos de madera, esta vez, los Salones Cartuja y Andalucía. Nuestro equipo vuelve con gran ilusión en estos palaciegos espacios, con una carpintería distinguida por los detalles de su época de construcción.

Detalles de fabricación, montaje y herrajes de la carpintería © Grupo GUBIA

Con un proceso minucioso y detallado de reproducción, se preservó la belleza y el carácter original de estos elementos cumpliendo con los actuales estándares de calidad y confort. De nuevo. la madera de iroco, procedente de gestión forestal sostenible, es la especie que dio forma a las nuevas carpinterías. El trabajo con este tipo de especie, con una cuidadosa elección de sus cortes, y el proceso de ensamble de todos los elementos de madera, también fue complementado con el trabajo de control numérico para la generación de los singulares arcos de estos ventanales, así como de todos los complementos decorativos que componen cada partida. Puedes conocer más de este proyecto aquí.

Celosías de madera termotratada. Centro Comercial Laguna Village, Estepona, Málaga.

Visualización propuesta del complejo y modelos generados de la celosía © Archidom / Grupo GUBIA

Un interesante proyecto que se realiza en Estepona, es la construcción del Centro Comercial Laguna Village, diseñado por el estudio Archidom. Este moderno centro ha sido concebido para integrarse armoniosamente con el paisaje natural, por lo que el elemento clave en su fachada son estas celosías de madera termotratada, que resaltan el acceso central del complejo.

Proceso de selección, labrado y mecanizado de las lamas © Grupo GUBIA

El estudio de arquitectura ha confiado en Grupo GUBIA para el diseño y producción de las dos impresionantes celosías, compuestas por tablas verticales de madera de dos medidas en su sección, dispuestas alternadamente y con separaciones variables para lograr un efecto natural. Con 9 m de altura están divididas en tres secciones, con sus tablas superpuestas 15cm, siguiendo las ondulaciones presentes en todo el proyecto.

Trabajos de montaje en obra © Grupo GUBIA

Optamos por el pino termo-tratado, por sus excepcionales propiedades para resistir el entorno exterior. Su tratamiento a través del calor reduce los cambios dimensionales y aumenta su resistencia a los organismos que dañan la madera, lo que resulta especialmente relevante debido a la cercanía del mar. Las celosías fueron concebidas como un mecano, lo que permitió una instalación ágil y rápida en obra. Una vez más, un orgullo de trabajar conjuntamente con los arquitectos para concebir desde el inicio las partidas de madera propuestas. Más información de esta obra en el siguiente enlace.

Celosías y mobiliario interior de roble. Edificio Méndez Álvaro 55, Madrid.

Secciones, visualizaciones y montaje en obra de las celosías © LAMELA / Grupo GUBIA

El estudio LAMELA Arquitectos encomendó nuestros servicios para generar los elementos más destacados en madera, en el lobby de uno de los edificios del Campus MADNUM. Este despacho, reconocido a nivel nacional e internacional por su experiencia en proyectos de gran envergadura y complejidad, ha confiado en nosotros por nuestra amplia experiencia en la ejecución de proyectos singulares. Hemos elegido el roble como especie a emplear debido a su resistencia, durabilidad y el encantador tono miel que aporta. La celosía propuesta es el elemento clave del nuevo espacio. Con lamas macizas de 140x40mm, reviste la doble altura, creando un filtro armonioso para los espacios de circulación. Nuestro equipo diseñó los elementos de ocultos de anclaje de las lamas al forjado y a la estructura superior, que queda revestida por el falso techo.

Secciones, visualizaciones, montaje en obra y detalles de escalones de roble © LAMELA / Grupo GUBIA

Además de esta interesante celosía en planta alta. La madera de roble también está presente en la escalera de acceso a este nivel, con un interesante modelo de peldaños que reinterpreta el estudio. Anclados en la región central a una viga metálica, los peldaños vuelan en los extremos describiendo una geometría esquelética articulado por los elementos de barandas. Las barandillas inferiores y superiores del 1er nivel, así como los mobiliarios de estancia: mesas, atriles, expositores, estantes y mostradores, son también elementos de roble en los que nuestro equipo se encuentra laborando actualmente. Sin dudas un interesante proyecto de diseño interior en roble, que continua aún en proceso. Puedes encontrar más información de los trabajos aquí.

Renovación de la carpintería del Colegio de Médicos de Madrid.

Montaje de carpintería finalizada en Salón presidencial © Grupo GUBIA

Como en otros trabajos, la restauración de la carpintería exterior de madera del prestigioso Colegio de Médicos de Madrid (ICOMEM), es otros de los retos de este año. Este magnífico edificio es actualmente contiene un proyecto de rehabilitación bajo las directrices del Instituto Europeo de Innovación (IEI), que intenta rehabilitar integralmente el inmueble buscando preservar sus valores arquitectónicos y elementos históricos. Nuestro equipo se ha dado a la tarea de cumplir estas premisas con las carpinterías exteriores en diferentes áreas como las Aulas de Niño Perdido, Severo Ochoa y Teófilo Hernández.

Trabajo de mediciones, maquetas y labrado de perfiles de carpintería en talles © Grupo GUBIA

Para restaurar las carpinterías originales, que han sufrido deterioro debido al paso del tiempo y las intervenciones anteriores en el edificio, se reemplazaron por una carpintería de alta calidad que conserva la estética y detalles constructivos e históricos de las originales, proporcionando además un mayor aislamiento térmico y acústico para mejorar el confort de los usuarios.

Proceso de conformación de carpinterías y detalles en taller © Grupo GUBIA

Esta colaboración ha permitido investigar y desarrollar los nuevos perfiles de carpintería para cumplir con los requerimientos de Patrimonio y Cultura. Se fabricaron maquetas a escala real con el nuevo perfil de carpintería en madera de iroco, con doble junta de estanqueidad y estándares de eficiencia ambiental. En nuestro taller se ensamblaron las piezas para las nuevas balconeras y ventanas, cuidando siempre la elección adecuada de la madera y otros factores técnicos para garantizar la durabilidad y la calidad. Se espera que la nueva carpintería sea un testimonio duradero de la destreza técnica y la atención al detalle característica del grupo. Sigue este enlace para saber más sobre esta intervención.

Carpintería interior de bambú. Restaurante Abantal, Sevilla.

Restaurante Abantal, techo de lamas de bambú © Grupo GUBIA

El reconocido restaurante Abantal, acreedor de una prestigiosa Estrella Michelin ha renovado su apariencia, en consonancia con su concepto, un espacio de exploración culinaria bajo la dirección del chef Julio Fernández Quintero. De la mano del estudio MaBa Arquitectos, se decidió dar un nuevo aire al entorno en colaboración con nuestro equipo, concebir su núcleo brindar una experiencia gastronómica única, eligiendo el bambú como su elemento predominante. Un techo compuesto de listones de bambú sobre un sustrato acústico emula la estructura original del techo del restaurante, que tiene una configuración curva en uno de sus extremos, dándole un carácter formal más sinuoso a la superficie.

Detalles del techo de lamas y muebles interiores © Grupo GUBIA

Elementos de bambú también hacen presencia en la conformación de varios muebles interiores del local. Uno de ellos un gran separador conformado por un marco de suelo a techo que encierra una estructura paramétrica de bambú, compuesta por tableros de cantos ondulados cortados en CNC para lograr las curvaturas en esta singular propuesta. En las dos caras de este separador, se embeben marcos interiores que fungen de estantería de apoyo al servicio del restaurante.

Detalles de muebles interiores © Grupo GUBIA

Otros revestimientos y muebles de bambú también forman parte de este interesante diseño interior que le aporta al espacio una calidez excepcional. Una vez más, un trabajo arduo en la conformación de elementos singulares y mediciones específicas en nuestro departamento y taller, pero que sin dudas representa un orgullo haber realizado estos trabajos con madera y bambú. En este enlace puede saber más sobre este proyecto.

Muebles interiores domésticos.

Mobiliario interior © Grupo GUBIA

No se puede dejar de mencionar el trabajo de nuestro equipo en los encargos de carpintería particular. En este caso, un producto que frecuentemente es demandado, los conjuntos o muebles para salones de estancia en vivienda. Aquí comentamos dos de estos ejemplos. Muchas veces se quiere dar un carácter especial a un rincón de nuestros espacios interiores, ya sea para ubicar la televisión, como para integrar un espacio neutro y otorgarle una jerarquía mayor. En estos ejemplos, la madera se hace partícipe del diseño, proponiendo un fondo de revestimiento alistonado que da la antesala la colocación de otros elementos como estantería o muebles de apoyo o decoración. Uno de ellos incluso, el revestimiento de lamas actúa como una pantalla del equipo de calefacción de la casa, adaptado para respetar las salidas de ventilación.

Mobiliario interior © Grupo GUBIA

La madera de roble, por su especial tonalidad y sus bondades operativas es la elección en estos casos. Utilizada tanto en los listones verticales como en la conformación de los elementos horizontales de baldas y muebles. Aquí, como en otros ejemplos, se evidencia la variedad de tipos en temas de cierres, ya sea de baldas, cajoneras, puertas abatibles, siempre procurando el herraje oculto para aportar una estética minimalista. El tratamiento y acabado en aras de buscar un juego en la tonalidad de este material también es un proceso que llevamos a cabo dentro del diseño del proyecto. De esta forma, se integran armoniosamente los componentes utilizando un solo material.

CONSULTORÍA / ASESORAMIENTO

Por último y no menos importante, queremos compartirles también nuestra experiencia en el trabajo de consultoría en el estudio con madera, que forma parte esencial de nuestro recorrido investigativo y profesional en el año. Independiente de las obras que hemos acometido, este tipo de trabajos tienen una connotación especial. Con un corte más experimental, de innovación y desarrollo, estos proyectos derivan de la preocupación de los estudios de arquitectura por resolver eficazmente una propuesta en madera integral en la concepción de la obra, donde confían en la experiencia de nuestro Grupo para solucionar, prescribir y asesorar las diferentes partidas que necesitan ser desarrolladas en torno al material. Aquí les comentamos dos trabajos que nos resultan interesantes divulgar.

Fachada de madera. Edificio Fundación Carasso, Madrid.

Isométricos actuales y alzados propuestos para la fachada de madera © HUSELII / Grupo GUBIA

Como parte de un proyecto de licitación, la recuperación de este edificio por parte del estudio HUSELII supone un rediseño de su envolvente, proyectado para cubrir fachadas de 5 niveles, compuestas por módulos esqueléticos de madera que servirían de doble piel auto portante, ya que sobresaldrían al exterior y soportarían maceteros con vegetación y toldos para la protección de la carpintería de vidrio que las antecede. Nuestro equipo se dio a la tarea de analizar y viabilizar la propuesta con dimensiones construibles y uniones entre elementos que incidieran al mínimo en la estabilidad de dichas estructuras de madera, cuidando los encuentros entre vigas y arriostres de la incidencia del agua.

Isométricos de la propuesta y detalles de ejecución y despiece de módulos © Grupo GUBIA

La madera de castaño, en este caso laminado, fue la especie y tipología escogida para resolver la geometría y estabilidad dimensional de los elementos que flutúan desde los 120 a 40mm de sección. Igualmente, todo el estudio de sujeción de dichas estructuras a los respectivos forjados, el diseño de herrajes para su correcto anclaje y respectivo montaje en obra, el análisis de reacciones entre metal y madera, los encuentros y uniones entre diferentes vigas, así como la factibilidad económica de la propuesta fueron generados por nuestro departamento técnico en consonancia directa con el estudio de arquitectura y la empresa de ingeniería proporcionando el cálculo específico de los aspectos estructurales mencionados. Esto resultó en una propuesta efectiva en torno al uso correcto de la madera en un proyecto actualmente en desarrollo. Más adelante, estaremos compartiendo información sobre el proceso constructivo aquí.

Envolvente de madera. Sede Policía Local. Las Navas del Marqués, Ávila.

En este caso, el estudio de arquitectura Detaller, el cual ha proyectado para la rehabilitación de este edificio, una envolvente de madera, nos solicita la resolución constructiva y detalles para la prescripción de esta partida. En sentido general, se trata de un revestimiento alistonado vertical que le confiera a la estructura existente un aislamiento térmico y acústico eficiente, a la vez que le otorgue una estética contemporánea, utilizando la madera como elemento principal. No sólo debía ser resulta los paños de muros revestidos, sino también diferentes vanos y carpinterías (actuales y propuestas) con soluciones de apertura que mantuvieran la misma pauta vertical de los elementos.

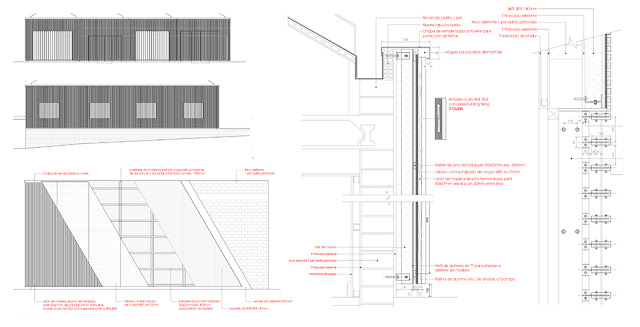

Alzados, secciones y esquema de revestimiento general de la fachada propuesta © Grupo GUBIA

Para este trabajo, se tomó en cuenta las condicionantes existentes y se generó una propuesta integrara los elementos de acondicionamiento térmico como el SATE, dispuesto interiormente entre las dos estructuras (mampostería y madera.) El esquema estructural se compone de la perfilería portante del aislante, sirviendo de base para el apoyo de rastreles horizontales de pino. Estos a su vez, soportarían los tableros contrachapados de base para y posteriormente los listones de madera termotratada con secciones de 42x27mm, dispuestos con 20mm entre ellos. Entre tableros y perfilería metálica se crearía una especie de cámara que permitiría la circulación del aire para la estabilización de las temperaturas y humedad.

Isométrico de despiece del revestimiento de fachada y celosías principales © Grupo GUBIA

Igualmente, se desarrollaron propuestas y detalles de la carpintería exterior, siguiendo la alineación del revestimiento con el diseño de celosías de lamas fijas y orientadas, así como paneles correderos en los accesos principales que mantenían la proporción y la articulación formal del conjunto. Todos los detalles de sujeción, anclaje, retranqueos, aditamentos, rebajes, así como los sistemas de correderas para la carpintería fue resuelto y proporcionado al estudio para la conclusión del informe ejecutivo.

____

Grupo GUBIA extiende sus deseos para que nuestra comunidad goce de unas vacaciones felices durante las próximas semanas. Esperamos reunirnos nuevamente en el mes próximo con la intención de continuar nuestra labor de compartir experiencias y proyectos venideros relacionados con el mundo de la madera.

Entrada creada por: Grupo Gubia

Fuentes: © Departamento técnico Grupo GUBIA
