Observatorio Ornitológico. Un volazido de madera de 12 metros

En la web del Centro de Transferencia Tecnológica de la Madera descubrimos hoy este estupendo proyecto obra del arquitecto Manuel Fonseca Gallego, se trata de un observatorio ornitológico en el Parque Urbano Rio Ebro, un impresionante voladizo de madera de casi 12 metros de largo que se asoma a la vegetación circundante.

La idea de realizar un observatorio ornitológico, una pieza tan singular y eminentemente paisajística en un entorno urbano tan consolidado, parte del promotor que propone varias localizaciones dentro una zona de singular belleza. Tras un minucioso estudio fotográfico de encuadres, se eligió la ubicación que considerábamos más idónea, entre otras razones, por tratarse de un punto estratégico para la observación pormenorizada de gran cantidad de aves migratorias sin necesidad de alterar su hábitat natural.  Solo restaba situarse entre dos magníficos ejemplares arbóreos para conseguir que el volumen construido se integrara plenamente en la propia vegetación de ribera como un elemento más. La elección del material para su ejecución parecía evidente. La madera resultaba el componente constructivo más interesante.

El concepto fundamental se basa en considerar el elemento como una gran viga cajón delimitada por cuatro planos, el inferior horizontal y los restantes conformados por superficies regladas. La composición constructiva de estos planos se configura con tablones de madera irregularmente dispuestos, cubriendo parcialmente la superficie a modo de “vendas”, de manera que nos sumerja en el onírico mundo de los nidos y recree esa atmósfera irreal con sus juegos interiores de luces y sombras.

La pieza se apoya en el borde superior de la ladera y atraviesa en potente voladizo (12 m aprox.) la masa forestal para asomar sorpresivamente entre la vegetación, ganando la vertical del borde del río.

Originariamente, la zona de implantación del observatorio no era accesible al público, quedando delimitada por una balaustrada y existiendo un desnivel de aproximadamente 5 metros entre el pavimento del paseo y el caudal normal del río Ebro. Por ello la actuación también contempla la construcción de una pasarela de acceso paralela al río, fusionándose con el propio objeto e introduciendo la continuidad exterior-interior a través de la propia madera que se convierte en único y exclusivo protagonista constructivo.

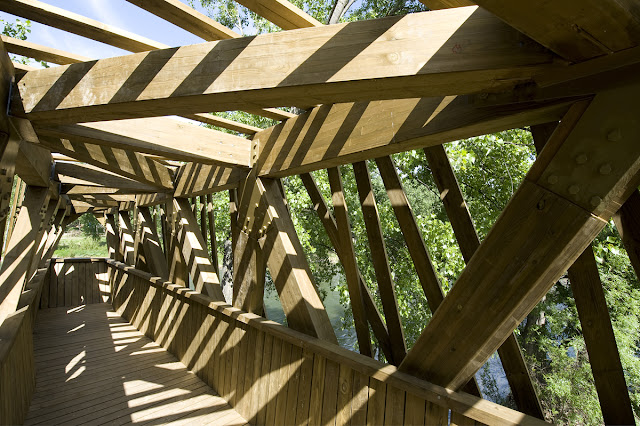

La estructura principal (cuatro jácenas, las diagonales y las traviesas) está realizada con madera laminada de pino silvestre, clase resistente GL28c, procedente de bosques gestionados de manera sostenible con certificado PEFC. Los rastreles y tablas están ejecutados con madera de pino de clase C24. Toda la madera esta tratada en autoclave con el producto Celure AC-800 para una clase de riesgo III.

La forma estructural produce 40 nudos singulares con ángulos de encuentro diferentes, resueltos mediante piezas de unión y tornillería de acero galvanizado en caliente posteriormente pintados.  Tirafondos con tratamiento dacromet para exteriores.

Los cuatro puntos de apoyo de la estructura se resuelven con articulaciones verdaderas sobre dos encepados, unidos mediante dos vigas centradoras, con micropilotes de 200 mm a 8 metros de profundidad.

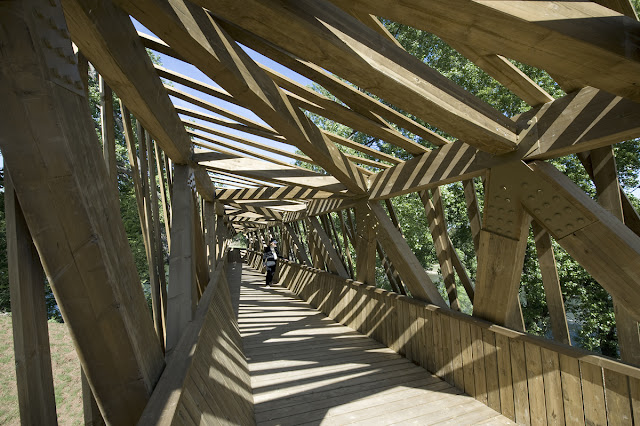

El pavimento consiste en unos durmientes de madera sobre los cuales apoyan tablas de madera de pino de 200×40 mm tratadas de la misma manera, quedando separadas entre si 1 cm. En el interior del observatorio se coloca de la misma manera apoyándose sobre los rastreles de la propia estructura.

Se envuelve exteriormente con tablas de madera de 200×20mm dispuestas aleatoriamente en aparente desorden, permitiendo una visión focalizada y sectorizada de los distintos tramos del río y disminuyendo de sección según se avanza hasta el punto final. Tanto este elemento como la barandilla interior exigieron un fino trabajo de carpintería, algo poco habitual para una empresa de montaje de estructuras de madera pero que no supuso dificultad añadida.

La estructura fue totalmente modelizada y dibujada en 3D, tanto para su definición como para el cálculo, de manera que mediante un sistema de control numérico cada pieza fuese transportada a obra totalmente acabada y etiquetada. Así su ensamblaje a pie de obra fue rápido, limpio y eficaz, colocándose después de un golpe de grúa en su emplazamiento definitivo
